NTC1,常用的是10D-9,5D-9,5D11,2.5D15等幾種型號。
對應輸入特性里面的INRUSH CURRENT (Typ.) COLD START 45A(30A、60A等)

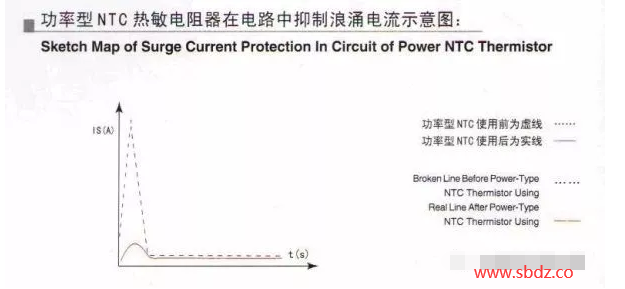

功率型NTC熱敏電阻器在電路中抑制浪涌電流示意圖:
NTC有個B值,簡單的話就是看下NTC在不同溫度下對應的阻值。對于常用的 NTC 熱敏電阻, B 值范圍一般在 2000K ~ 6000K 之間。
復雜點的就是按照里面的公式,計算溫度,一般按5%的誤差計算(溫度檢測用)。功率型的NTC精度應該是20%左右的,B值很大,如5D-9,25℃的時候5Ω左右,高溫的時候估計就不到1Ω了。所以碰到過情況,客戶反饋說老化后一段時間后,沖擊電流變大了,超標了,又要解釋一番。
相同阻值,不同B值的NTC熱敏電阻R-T。防雷元器件采購
NTC還有另外一個作用,雷擊的時候,可以吸收部分的能量。保險絲的I2T會小些,保險絲不至于掛掉,橋堆相應的應力小點。
輸入電容小也可以不要NTC的,或者NTC的阻值可以取小些。只要保險絲和橋堆能抗住冷啟動瞬間的電流也沒大問題。
NTC在選擇時有個工作電流和工作溫度范圍,工作溫度范圍一般是-55-200℃。還有個參數是帶多大的輸出電容,有時候也要注意一下的。
NTC還對應了低溫的問題,有的LED電源-40℃的時候90Vac起機閃燈。閃幾下就好了,有部分原因是NTC的值太大,還有部分情況是電解電容在低溫時的容值變小,ESR變化等原因。
大功率的電路(高輸入電壓、高輸入電流)里面也會有NTC,或者是抑制沖擊電流的功率電阻,直流應用中繼電器有時候也可以用可控硅或者IGBT什么的。
