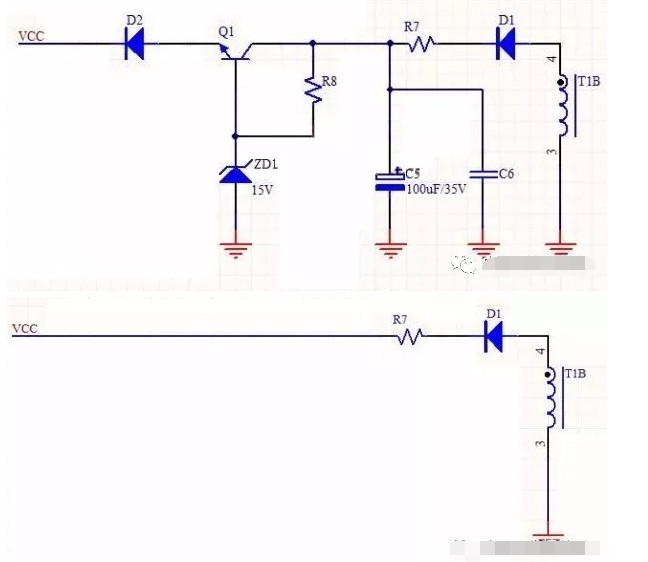

VCC繞組供電。

輸出電壓變化范圍寬的情況下，需要增加VCC的輔助繞組供電。

或者IC的VCC供電范圍比較窄，要滿足輕載、重載以及起機的情況。

IC的VCC范圍比較寬，直接采用VCC繞組整流后串聯個電阻使用。

R7的用法一般有的用電阻，有的可以用磁珠。電壓電流范圍比較寬的話，R7用插件電阻，在大電流時和高壓是能幫IC減小點電壓。

R7還有個用處是在切載的時候能吸收掉VCC的尖峰，避免切載時IC的VCC過高保護。

R8的取值，ZD1是15V，Q1進來的電壓是20V，直流放大增益按照40倍（hef一般是50-300,40是留余量的算法）來算。IC工作電流為10mA，R8=（20V-15V）/（10mA/40倍）=20kΩ。防雷元器件采購請咨詢社保電子：
