產品中心
首頁 > 產品中心 > 三合一網絡防雷器
詳細介紹
三合一網絡防雷器
型號：SBWL-3A（DC12V）；SBWL-3A（DC24V）；SBWL-3A（AC24V）；SBWL-3A（AC220V）

SBWL 網絡三合一防雷器為一體化多功能電涌保護器(以太網供電防雷器)是由電源防雷器、網絡信號、控制信號防雷器3部份集成的浪涌保護器，主要用于保護敏感的以太網供電路及IP電話、網絡監控設備等網絡終端，使其免受雷電感應電壓、電源干擾、靜電放電等所造成的損壞。網絡三合一防雷器，一體化的設計，降低了保護成本及安裝難度，減少了空間的占用，最大限度的利用了等電位保護原理使保護效果大為改善。采用RJ45的信號接口直接接入計算機網絡最高通流容量可達10KA。而限制電壓則可低至15V,反應速度為納秒級,可充分保護采用最新技術的監控設備。

應用范圍：
攝像機、IP電話等網絡監控設備。

產品特點：
● 采用名牌大容量浪涌吸收元件，通流量大；
● 采用超低電容設計，信號傳輸特性能好；
● 采用多級保護設計，精細保護，性能卓越；
● 納秒級快速響應；
● 斷態漏電流極低，不影響設備正常工作
● 殘壓低、保護設備安全可靠。
● 過電壓、過電流雙重保護；
● 安裝簡單，免維護；

技術參數：
型號 SBWL-3A（DC12V） SBWL-3A（DC24V） SBWL-3A（AC24V） SBWL-3A（AC220V）
保護類型 電源 視頻 控制 電源 視頻 控制 電源 視頻 控制 電源 視頻 控制
標稱電壓 12V 5V 12V 24V 5V 24V 24V 5V 24V 220V 5V 220V
最大持續運行電壓uc 15V 8V 30V 30V 8V 30V 48V 8V 30V 320V 8V 30V
標稱放電流（8us）In 5KA
標稱最大放電電流（8us）Imax 10KA
電壓保護水平（In）up ≤30V ≤15V ≤75V ≤60V ≤15V ≤75V ≤60V ≤15V ≤75V ≤900V ≤15V ≤75V
響應時間tA ≤25ns ≤10ns ≤25ns ≤10ns ≤25ns ≤10ns ≤25ns ≤10ns
傳輸速度Vs   10Mbps   10Mbps   10Mbps   10Mbps
接口類型 接線端子 BNC 接線端子 接線端子 BNC 接線端子 接線端子 BNC 接線端子 接線端子 BNC 接線端子
安裝接口規格 2.5mm2   2.5mm2 2.5mm2   2.5mm2 2.5mm2   2.5mm2 4mm2   2.5mm2
溫度范圍 -40℃--+80℃
外形尺寸 103×76×36(mm)
外殼材料 鋁合金

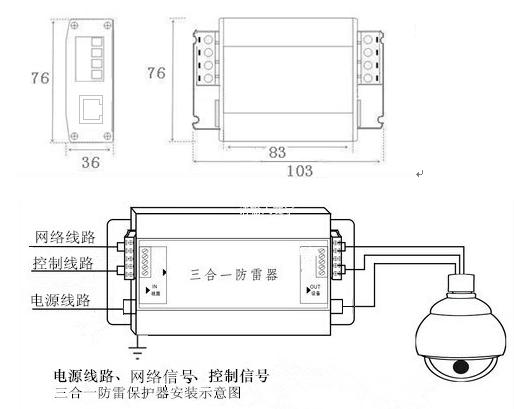

產品尺寸與安裝示意圖：


安裝方法：
*按防雷器指示將網絡線，電源線，分別接在防雷器輸入端，用連接線把防雷器輸出端與攝像機網絡端口、電源接口連接。用接地線將接地端子與接地裝置連接。將防雷器用螺絲掛在墻上，并固定好。
1、SBWL系列監控專用電涌保護器可以安裝在LPZ0-1區或直接裝在被保護設備（或系統）前端，安裝時離被保護的設備（或系統）越近越好。
2、電涌保護器可以用螺絲固定在墻上或防護罩內，信號線路采用串聯接法。
3、按防雷器上不同線路的接口標識，串接到線路和設備端之間。端口
OUT接需保護設備的相應端口， 端口IN接線路端。防雷器上的接地端口應使用多股銅導線就近接入地網，且應保證接地電阻不大于4歐姆。
4、該電涌保護器在不超過要求的條件下安裝是不需要長期維護的，只需系統例行維護。如在使用過程中，信號傳輸出現問題，換下電涌保護器后信號傳輸恢復正常，說明電涌保護器已經損壞，需維修或更換。

注意事項：
不可帶電安裝，以免可能損害人身和設備。安裝時要確保安裝到位，使端口結合牢固，安裝完后可用萬用表測試各信號線是否導通。
