2970613037@qq.com社保電子防雷產品（www.ylsbgw.com）通信線路避雷器的技術要求較高，因?yàn)槌藵M足防雷技術要求外，還須保證傳輸指標符合要求。加上與通信線路相連的設備耐壓很低，對防雷器件的殘壓要求嚴格，因此在選擇防雷器件時較困難，目前常用的防雷器件的相關性能如下表所示：
|
參 數 |
放電管 |
MOV |
TVS |
|
電 容 |
很小 |
大 |
較小 |
|
殘 壓 |
高 |
中 |
低 |
|
通流容量 |
大 |
大 |
小 |
|
響應速度 |
慢 |
快 |
很快 |

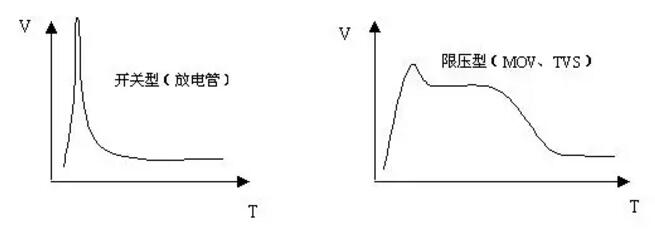

理想的通信線路防雷器件應是電容小、殘壓低、通流大、響應快。顯然表中的器件都不理想，放電管幾乎可以用于所有的通信頻率，但其防雷能力較弱；MOV電容較大，只適用于音頻傳輸，TVS耐雷電流的能力較弱只能起輔助保護作用。不同的防雷器件在電流波的沖擊下其殘壓波形也不同，如圖所示。根據殘壓波形的特點，可將避雷器分為開關型和限壓型，也可以將兩種復合在一起，揚長避短。
解決的方法是采用不同器件組合成兩級避雷器，其原理圖與電源的兩級避雷器同。只是第一級用放電管，中間隔離阻抗用電阻或PTC，第二級用TVS，這樣可以發揮各器件之所長。這種避雷器大約可到幾十MHZ的頻率。
更高頻率的避雷器就主要是采用放電管了，如移動和尋呼的天饋線避雷器，否則很難滿足傳輸要求。也有產品采用高通濾波器的原理，因雷電波的能量頻譜集中在幾千赫茲到幾百千赫茲之間，相對于天線的頻率很低，濾波器容易制作。
最簡單的電路是在高頻芯線上并聯一個小磁芯電感，就可以構成高通濾波的避雷器。對于點頻通信天線也可采用四分之一波長的短路線構成帶通濾波器，防雷效果更好，但這兩種方法都會將天饋線上傳送的直流短路，其應用范圍有限。
接地裝置
接地是防雷的基礎，標準規定的接地方法是采用金屬型材鋪設水平或垂直地極，在腐蝕強烈的地區可以采用鍍鋅和加大金屬型材的截面積的方法抗腐，也可以采用非金屬導體做地極，如石墨地極和硅酸鹽水泥地極。更合理的方法是利用現代建筑的基礎鋼筋做地極，有事半功倍之效。
由于過去對防雷認識的局限性，片面強調降低接地電阻的重要性，導致一些廠家推出各種接地產品，聲稱能降低地電阻。如降阻劑、高分子地極、非金屬地極等。
其實就防雷的角度講，對接地電阻的認識已有變化，對地網的布置形式的要求較高，對阻值要求放松，在GB50057--94中只強調了各種建筑的地網形式，而沒有阻值要求，這是由于在等電位原理的防雷理論中，地網只是一個總的電位基準點，并不是絕對的零電位點。要求地網形狀是為了等電位的需要，而要求阻值就不符合邏輯了，當然在條件許可時，獲得低的接地電阻總沒有什么錯。另外供電和通信對接地電阻有要求，那已超出防雷技術的范圍。
接地電阻主要受土壤電阻率和地極與土壤接觸電阻有關，在構成地網時與形狀和地極數量也有關系，降阻劑和各種接地極無非是改善地極與土壤的接觸電阻或接觸面積。但土壤電阻率起決定作用，其它的都較易改變，如果土壤電阻率太高就只有工程浩大的換土或改良土壤的方法才能有效，其它方法都難以湊效。
防雷是一個老話題，但仍在不斷發展中，應該說現在尚無萬試萬靈的產品。防雷技術還有許多待探索的東西，目前雷云起電的機理還不清楚，雷電感應的定量研究也很薄弱，因此防雷產品也在發展中，一些防雷產品所聲稱的新效果，需以科學的態度在實踐中檢驗，在理論上發展完善。由于雷電本身是小概率事件，需要大量長期的統計分析才能得到有益的結果，這需要各方的通力合作才能實現。
